ライト周りをライトアップ。再び
【ガーニッシュ裏LED交換(3chipクリアドーム)】

更新日:


ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 交換中


以前やったガーニッシュのLEDをエルパラ3chipクリアドームに交換しました

作業は交換だけなので、おなじ。
・・・前回のを参考に
ライト周りをライトアップ【ヘッドライトガーニッシュにLED】

なので、今回はまたも色見本カタログ状態です


How to custom

ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 遠景

完成画像から。
引きの写真だと変化はあんまりわかりません


ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 テーブ比較

LEDテープ比較
もちろん二本あるうちの、上が3chipクリアドーム、下が前のダブルのLEDテープ

前のもLED2段のダブルなんで、一段のものよりは明るいですが、クリアドームと比べると相手が悪いですね。


ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 防水処理

前後しますが、参考までに防水処理。
いつものバスコークで、と考えましたが、こちらはつなぐための端子があるので
今回はブチルテープで薄めにまいて、上から収縮チューブで仕上げ。

先端と配線側で違うのは、太さがかなり違うので別の方法を使ってます。
LEDテープとはいえ、コネクタは結構太くなってしまってます


ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 交換作業

交換作業中、点灯テスト

かなり明るいですね


ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 光比較

助手席側換装、比較(写真右)
もともそこそこ明るいですが、もっとシャキッとなりました

色も今回はちゃんと"白"です。


ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 換装

両方換装
かなり明るいです。


ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 ロービーム点灯

ロービーム点灯
HIDにも負けてませんね。


ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 問題点

若干問題点が発生。

このテープは光が強い分、消費電力も大きいので、カーテシ(FETリレー)の容量が足らない感じになってきました。
ほかにもイルミ関係がありFETリレー一つだけでは足らなくなったので、後日対策する予定です。

LED工作用に部品を作る【FETリレー作成(マイナスコントロール)】

LEDをルームライト連動にしよう。【カーテシ電源取り出し】


Parts and tools

LEDパラダイス(オンラインショップ)

ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 LEDパラダイス(オンラインショップ)

LEDパラダイスはオンラインショップです。
今回の部品はほぼココで調達

https://www.led-paradise.com/

部品紹介ではないですが、ちゃんとしたものを買いたいときはここで買うことが多いですね。

キット物などのポン付けするものはある程度許容できますが、工作するときの部品は品質が大事なので。

ただ、やっぱりいいものは(ちょっと)高いです。

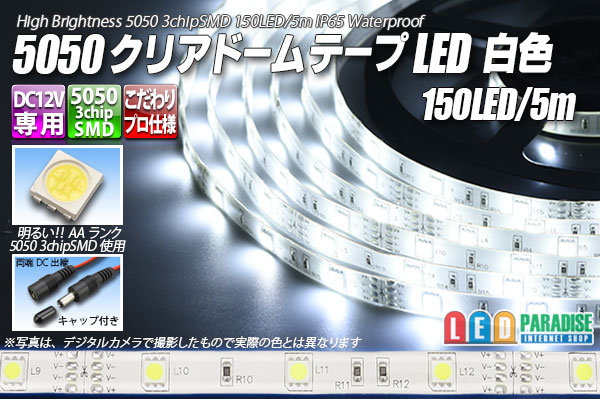

5050テープLED

ライト周りをライトアップ。再び 【ガーニッシュ裏LED交換(3chipクリアドーム)】 5050テープLED

※エルパラから画像借用

最近はラインナップが変わったのでしょうか、記事内で使ってたようなLEDがなさそうです。

今は安くなって選択肢も増えているので、色々検索して探すといいと思います。

キーワードは「5050テープLED」
5050がLED主流でサイズで3chipのものになります
