ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】


突如つけたくなったiPod対応カーステ。
…今時ナビでなくてカーステ

1DINタイプなので引き出しのBOXを追加。
加工して、ipod格納して直結ケーブルを格納してみました。


How to custom

ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 1DIN引き出し
KENWOOD I-K7V

まずは、カーショップなどでよく見る1DIN引き出しBOX。
これをipod格納用に加工します


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 ゴムブッシュ

配線を通すところにつけるゴムブッシュです

あまり見慣れないかもしれませんが、穴あけした端面のエッジで配線が切れるのを防止します。
あとは簡易な防水やほこり除けなんかにも使います。


iipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 外枠ケガキ
ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】

まずは箱の外側ケース裏側に穴あけです
こんな感じで穴開けて、適当にバリをとったら、テープで端面をカバーしときます

穴をあけた完成図写真撮り忘れたので、全体完成図みて。。


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 引き出しケガキ

内側の引き出しはこんな感じ(適当にテープで位置決め)で15mmぐらいの穴と、ケーブル入れるための切欠きをつくります。

まじめにやるなら、マスキング貼って書き込んで加工するとよいでしょうが
多少端面が雑になってもゴムブッシュかませれば見えないです。


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 引き出し加工

引き出し加工後
適当にバリとりしますが、ブッシュかますのでほどほど適当でいいです


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 ブッシュ取付 ケーブル取付

ゴムブッシュに切り込みを入れてケーブル通し、組んでいきます。
今回はコネクタが大きめなので、切り込み入れてますが配線だけなら穴開け+ゴムブッシュだけでもOKです。


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 組み合わせ

組み上げるとこんな感じでできました
ケーブルはUSBケーブルとピンジャックです。

最終的にはケーブルは左右別の穴に振り分けました


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 取付

※写真映えなくてスミマセン・・・

納車時に前車から移設してもらった、カーステ
CD/MD/チューナー/カセットですが、すでにチューナーとMDは壊れてます。
もう外部ピンジャック入力でiPodしか聴きません

引き出しの加工ができたので、取り付けていきます。
見ての通り、VOXYはセンターコンソールに2DINの構成
大体はここにナビ入れるのが定番で、それ用の位置です。


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 取付

まずは、センターコンソールを外します。
シフトノブを外したら、素手で手前に引けばはずれます(簡単です)。
ACパネルの配線がついているので一気にひかないでそっとはずし
外したらACパネルの配線外します

カーステ部分のユニットはねじ4つで止まってるだけですが、上二つのねじが奥まっているので鬼門です。
ねじ落とすと面倒(ほぼ救出不可)なので、マグネット付きのドライバー必須です。


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 取付

カーステ部分を全部取っ払ったところ

コネクタは定番のメインコネクタとリアスピーカー用、アンテナ線です
ナビがついてるとさらにいくつか太い線が出てるはず。


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 ボックス

前のカーステから左右の取り付けステーと、表のサイドの飾り(?)とか移植して、さくっと組んでみます
とりあえずカーステのパネルは外れたので、外して作業中

引き出しの中に無事コネクタが出ていますね。


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 取付

※写真ひどいな・・・

まずはユニットだけもとに組付け、ここで動作確認してみます
特に問題なし。動作は問題ないけど、なんか顔っぽい・・・


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 完成

センターコンソールまで復旧します
BOXのカーボンが色あってないわ安っぽいわで、なんか貼るかもしれませんが・・・
これはまちがいなく・・・カエル顔。


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 完成 ボックス

iPodはこんな感じで接続したまま収納可能。
カーステ付属のケーブルはごつすぎてたので、市販のケーブル使いましたが問題なしです

外部端子のピンジャックも出してますので、こちらも使えます。

Dockコネクタ経由だと音楽しか使えないので、動画見るときははこっち使いましょう


ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】 完成 カエル

ケーブル引き出してこんな感じでも使えます。
純正のドリンクホルダーはちょっと使いづらいので助かります。
インテリアパネルにあたるところは、余ったカーボン貼って安定化

しかし、…カエルがペットボトルもっとるようにしか見えん…


Parts and tools

KENWOOD I-K7V

ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】KENWOOD I-K7V

ラジオ/CD/iPod接続のカーステ、オートバックス専売です。
※本来のKENWOODものはI-K7
http://www.kenwood.co.jp/j/products/car_audio/1din/new_concept_model/i_k7/index.html

イルミ関係の色を変えられたり、音楽に合わせて色変化とかしてくれます。
※I-K7はブルー一色

iPodで使えるプレイリストやアーチスト別とか一通りの操作がこれだけでできますので、つなげとけばiPodは触らなくてもいいですね

ただ、操作性はちょっと微妙です
右のダイアルで回す、上下左右、押すの操作ですが、押すときに上下左右に動いちゃうことが割にあり
慣れの問題かもしれませんが。

最近はiPodしか使わないので、これでOK。
日本語表示もできますし、値段もお手頃です

購入時価格 24,800 円

オートバックスセブン Dポケット フリーボックス<カーボン>

よくある1DINの引出し式ボックス

iPod用をコネクタごと格納したくて買いました

購入時価格 2,100 円

スーパービバホーム ゴムブッシュ 15mm

ipod収納つきカーステで音楽を。 【カーステ+加工BOX取付】スーパービバホーム ゴムブッシュ 15mm

配線とかを通す部分のゴムブッシュです
プラのバリとか角からケーブルを守ります
8個入り

購入時価格 180 円


ケンウッド 1DINオーディオデッキ U340W

価格:10,007円
(2020/5/27 22:57時点)
感想(0件)

1DINスペース専用設計 小物収納 ブラック DIN BOX フリータイプ フタ付 VP-D11 ヤック

価格:1,372円
(2020/5/27 22:58時点)
感想(0件)

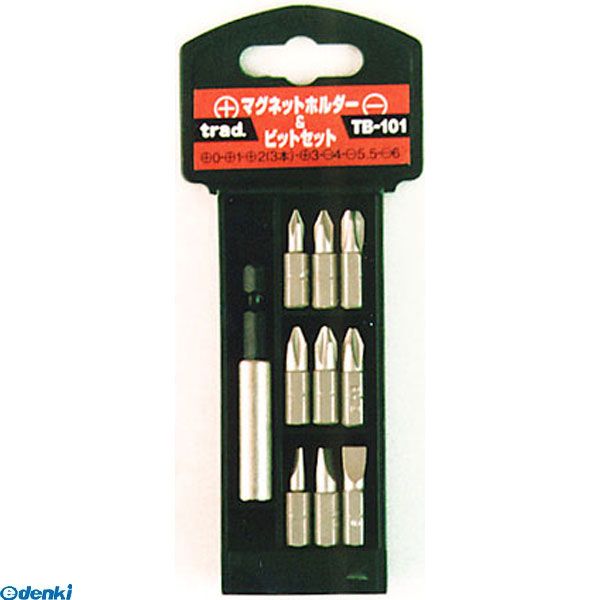

三共コーポレーション 4954458972708 TB101 TRADマグネットホルダービットセット
